非滿管及滿管超聲波流量計
 |
公司名稱：天津求精科技發展有限公司 |
| 聯系方式：022-83718948 | |
| 公司地址：天津市南開區華苑產業區鑫茂科技園D2座一層A單元 | |
| 公司網址：www.zhzndt.com | |
| 網站關鍵詞：超聲波流量計 |
非滿管流量計既滿足滿管流量計的計量也滿足非滿管的計量條件�。�！
多聲道--時差法(適合凈水)及多普勒法(適用污水)
概述
從超聲波測量原理來講，時差法適合測量純凈和雜質比較少的液體，如自來水，江河海水，油類及化工液體等。多普勒法適合測量雜質含量比較多的液體和漿體，如城市下水道污水，泥漿，礦漿等。從本公司多年實踐經驗來看，兩種測量方式針對所測量介質的雜質含量定量指標比較模糊，主要原因是目前還沒有測量液體雜質含量的有效儀器儀表。
本公司為保證客戶測量準確性穩定性,在水質不確定情況下免費為客戶互換時差法和多普勒法傳感器直至達到客戶滿意的測量結果。

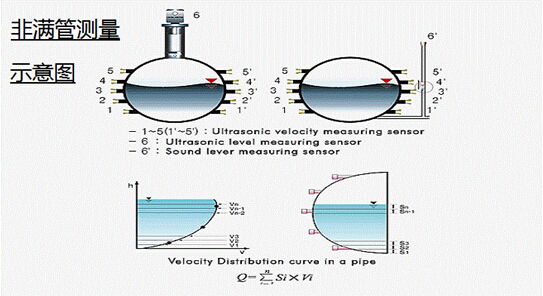

由于非滿管狀態時的流速分布隨水位變化，建議直徑500—900mm安裝3聲道傳感器, 直徑1000mm以上安裝5聲道傳感器

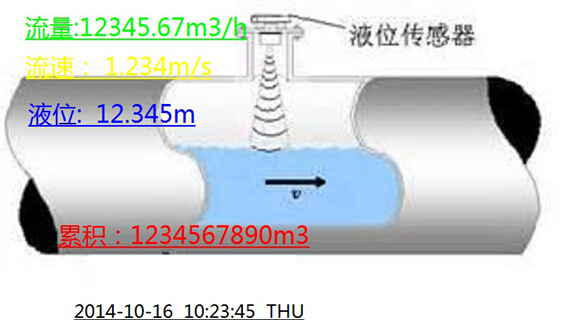

非滿管測量顯示界面
滿管測量顯示界面
主要性能特點如下：
*
德國ACAM專用時間數字轉換電路，分辨率20ps；
* 美國TI超強傳感器發射功率，穿透15mm碳鋼板；
*
美國專用低噪聲前置放大器，0.8nv/Hz；
* 插入式傳感器在水中發射接收距離可達到10米以上
*
每個聲道獨立的智能測量模塊確保多聲道測量的快速準確穩定
* 美國ATMEL先進的MAGE 1280系列微控制器；
*
完全的獨立知識產權和設計編程3種專利技術,可以按要求定制；
* 5吋大屏幕彩色觸摸屏具有數據顯示,人機對話,信號波形顯示功能
*
隔離RS485串口和脈沖輸出；
* 抗工頻和變頻干擾；
* 空管自動判斷和故障判斷
* 可選配電源防雷和信號防雷
*
防爆等級：Exdib Ⅱ BT4
* CMC認證：00000251
適用范圍：
城市給排水、江河水、海水及其他均質流體，可測量含有固體物質的污水，廣泛適用于管道、河道、渠道的流速和流量的測量。
功能：
測量、顯示管道內和渠道內液體的流速和流量、狀態。
組成：
傳感器、變送器，安裝附件和電纜。
主要性能指標：
主機：
*
數據顯示：5吋彩色800*480觸摸屏顯示及錄入
* 電源電壓：AC220V±20%或DC12—28V
* 整機功耗：<20W
*
顯示內容：流量、累積流量、流速、液位,信號波形,趨勢圖等
* 輸出信號：4—20Ma,脈沖、RS232/485
*
環境溫度：-20—70℃
* 工作溫度：-20—70℃
* 相對濕度：10—90%
* 防護等級：IP65
*
安裝方式：壁掛式
* 主機與傳感器距離：《200米
超聲波流速傳感器：
*
測量原理：時差法、多普勒法連續測量
* 測量聲道：1~6聲道(超過6聲道需要定制)
* 適應能力：可測量含有固體物質的污水
*
測量精度：1.0%
* 流速范圍：0.01m/s---30m/s
* 測量管徑范圍：25---5000mm
*
環境溫度：-20—70℃
* 工作溫度：-20—70℃
* 介質溫度：-20—80℃
*
防護等級：IP68
超聲波液位傳感器：
* 測量精度：1.0%
*
測量范圍：0.01m---2m
* 分辨率： 1.0mm
* 環境溫度：-20—70℃
* 工作溫度：-20—70℃
*
介質溫度：-20—80℃
*
防護等級：IP68

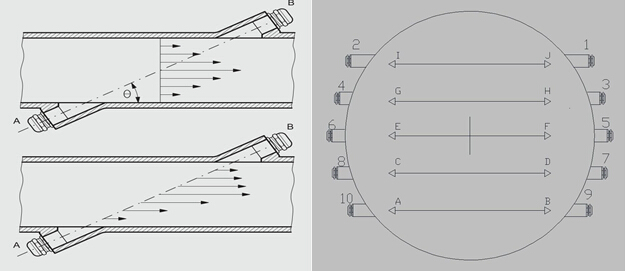

傳感器安裝示意圖(時差法)(當選用多普勒傳感器時,每組傳感器安裝在管道同一切面上)

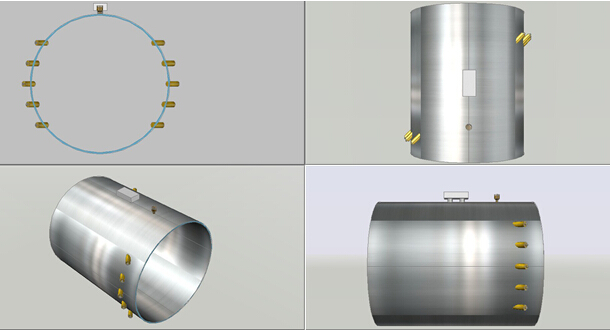

管道式五聲道測量示意(型號：LSZ-1X-M5C)
現場安裝傳感器專用工具及安裝示意圖

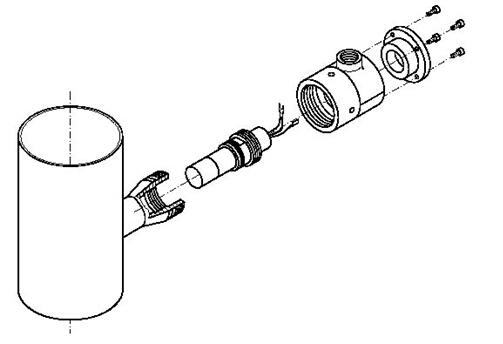

傳感器組裝示意圖
傳感器布局結構示意圖
如果需要現場安裝傳感器本公司提供專用安裝工具，在沒通水情況下可以現場進行安裝，本工具保證安裝準確性。
液位傳感器選型
根據現場條件可以選擇安裝超聲波液位計，射頻導納液位計，壓力或電容式液位計，根據液位計選型確定液位計安裝結構。
